サイクロンファン

サイクロンファンは牛舎内に設置する、風向調整機構を備えたファンです。
必要な場所に風を送ることでエネルギー効率のよい運用を実現します。

斜め上から強力に吹き下ろされる風によって牛床の乾燥を実現しながら暑熱対策やサシバエ対策にも効果を発揮します。

順送ファンとして設置することで牛舎内に風の流れを作ることができます。

特長

  • 風向調整板装備で必要なエリアに効率よく送風
  • 毎時12万m3の送風能力（84インチモデル）
  • 直動モデル／ベルト駆動モデル
  • 高強度ブレード

利点

  • 地表面を這うように送風できるので床面の乾燥に有利
  • 牛体の暑熱対策に有効
  • 強力な風によりサシバエ忌避効果を発揮
  • 必要な場所に狙って送風できる
  • 大風量なので施工台数を少なくできる
  • トンネル牛舎では排気ファンの施工台数を少なくできる

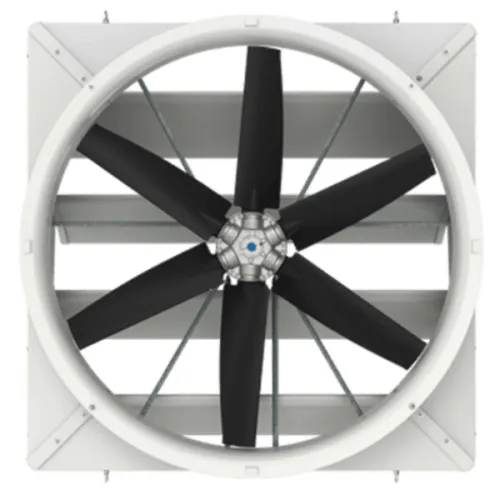

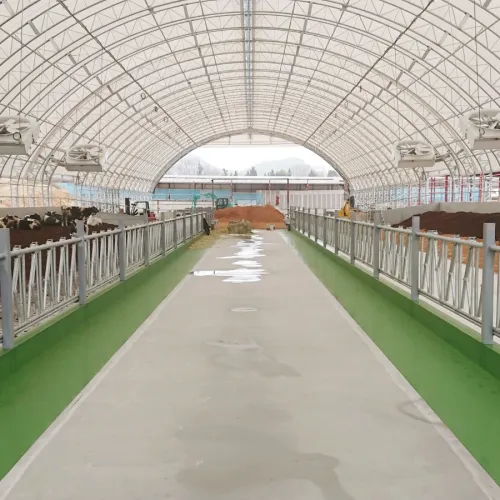

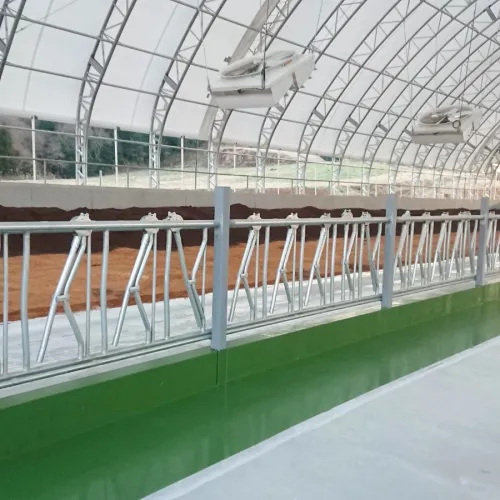

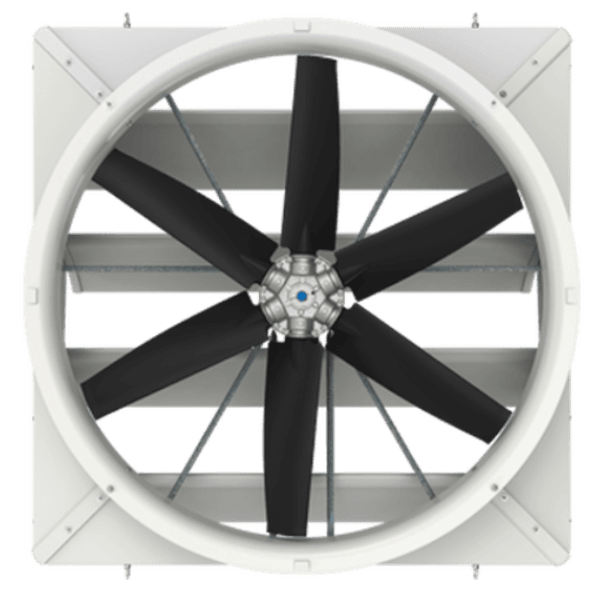

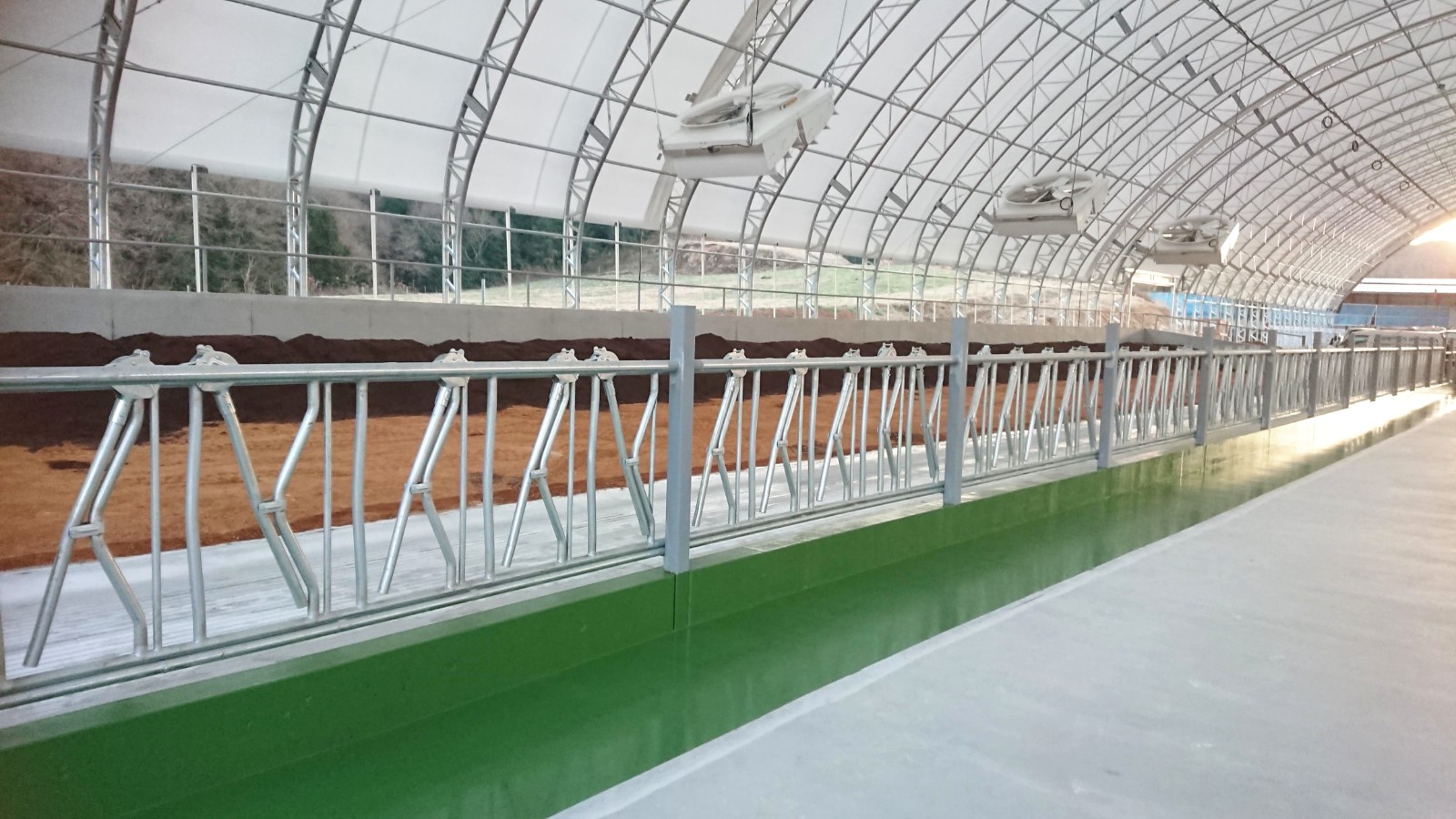

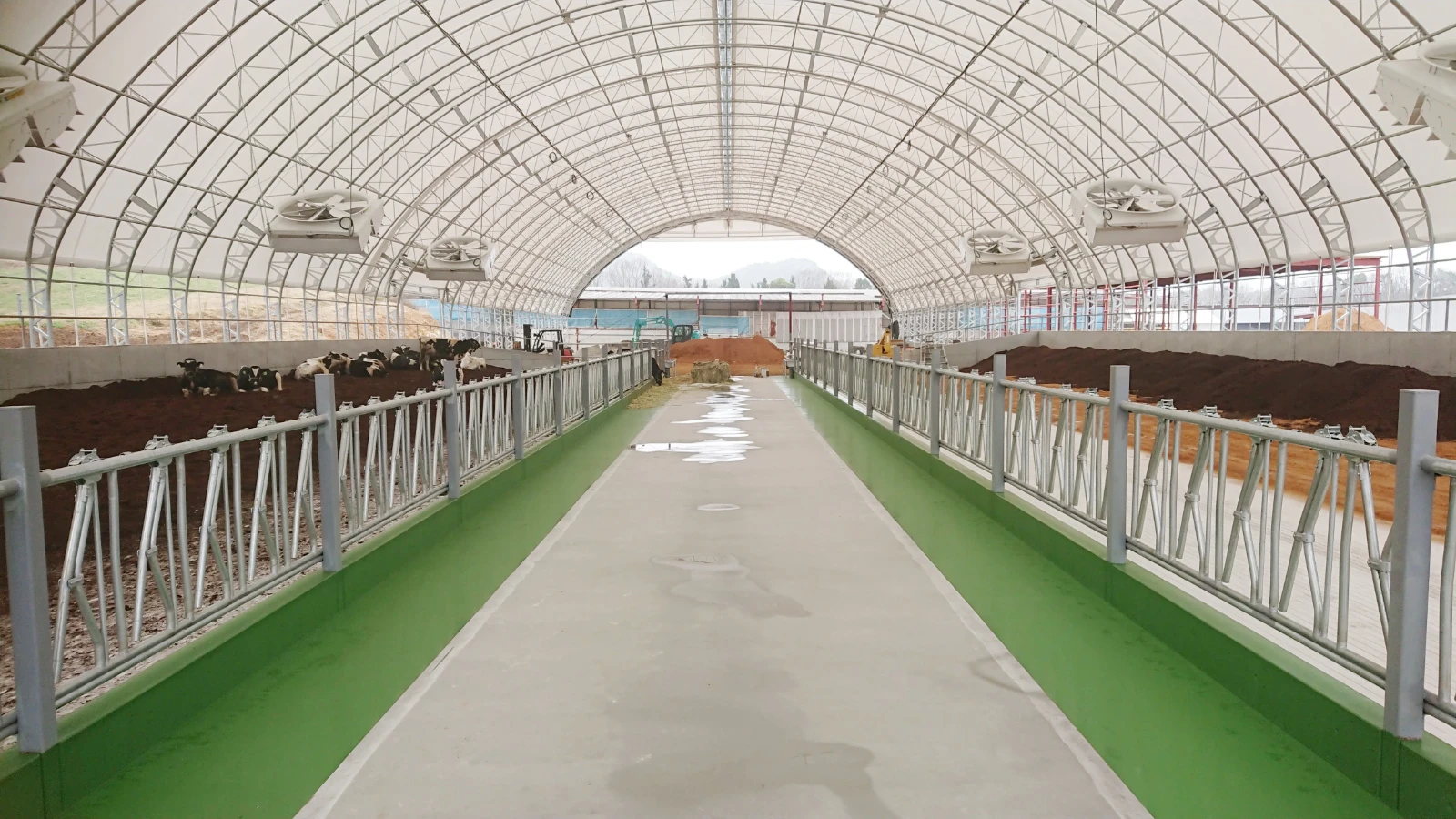

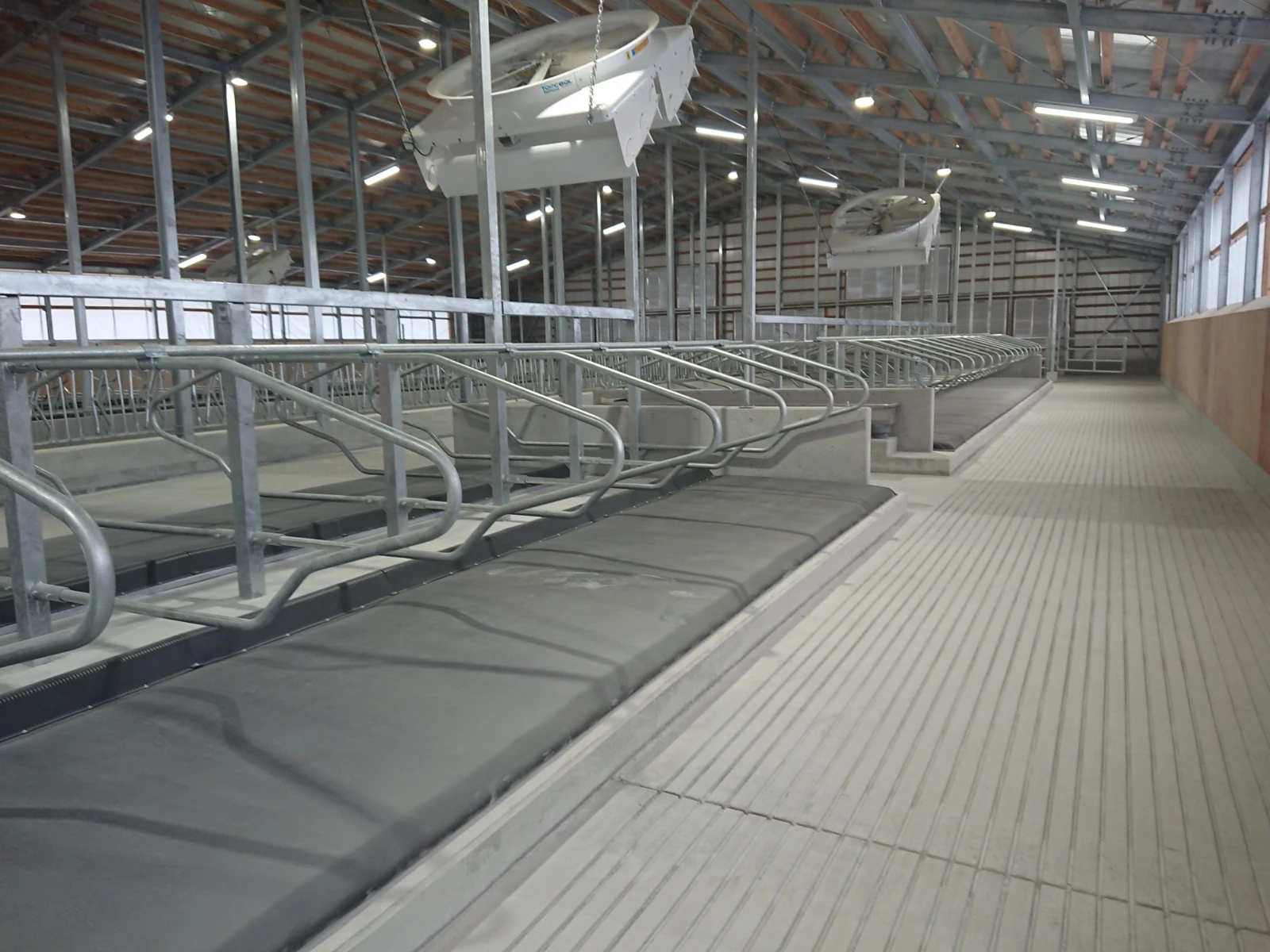

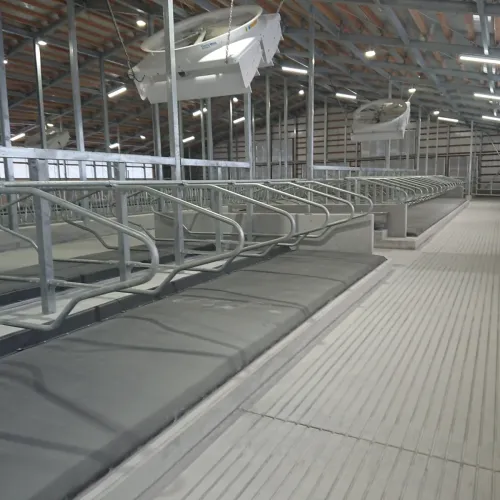

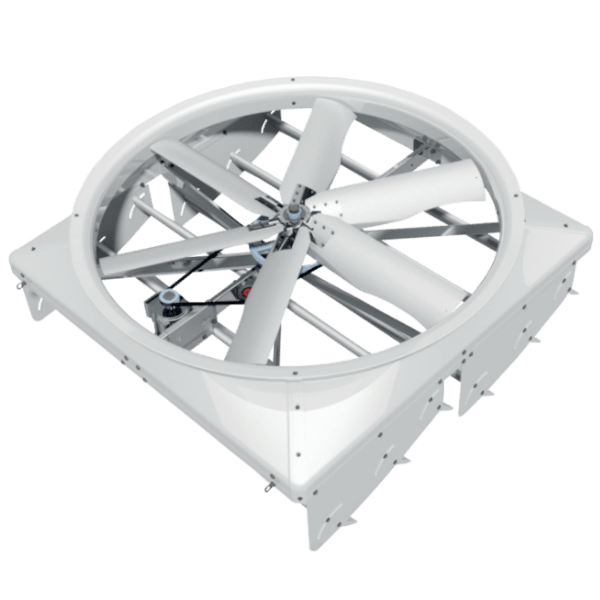

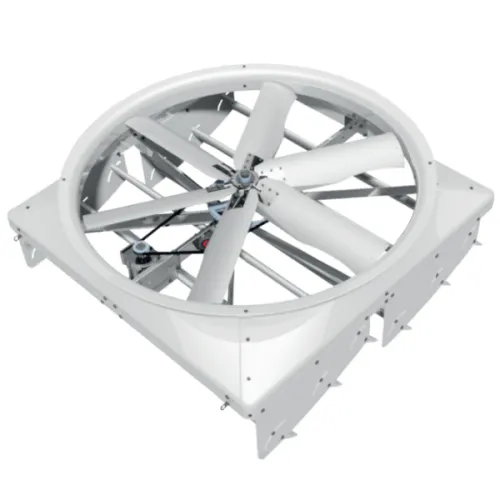

牛舎の換気に使用する大型換気扇サイクロンファン（TOPCOOL製） 牛舎の換気に使用するベルト駆動式サイクロンファン（TOPCOOL製） 牛舎の換気に使用するサイクロンファン（TOPCOOL製） サイクロンファンの風の流れの概念図 香川県の酪農場・大一牧場のハウス牛舎とサイクロンファン設置例 香川県の酪農場・大一牧場の餌槽とサイクロンファンの施工例 愛媛県の酪農場・小野田牧場のフリーストールとサイクロンファンの施工例
モデル名 VHV84BD VHV84DD-PM VHV72BD VHV72DD-PM VHV72DD-EC VHV55BD VHV55DD
駆動方式 ベルト直動 ベルト直動 直動 ベルト直動
ベルト規格 3VX900
ブレード材質 アルミナイロン アルミナイロン ナイロン アルミナイロン
ブレード数 66 66 6 66
ブレード径（mm） 2,1702,170 1,8651,865 1,865 1,4271,427
送風量（m3/h） 123,994122,328 90,56792,007 92,007 41,99643,758
送風量（m3/min） 2,0672,039 1,5091,533 1,533 700729
送風量（CFM） 66,50053,819 53,30654,153 54,153 24,71830,749
出力（kW） 4.0 4.0 2.2 3.0 2.2 1.1 1.5
電圧（V） 200 200 200 200 200 200 200
相数 3 3 3 3 3 3 3
極数 4 12 4 12 4 12
周波数（Hz） 50/60 50/60 50/60 50/60 50/60 50/60 50/60
モータークラス IE3 IE4-PM IE3 IE4-PM IE4-EC IE3 IE4-PM
モーター保護等級 IP55 IP55 IP55 IP55 IP55 IP55 IP55
定格電流（A）
重量（kg） 230 230 165 180 180 131 150
寸法 W x D（mm） 2,300 x 2,3002,300 x 2,300 1,994 x 1,9941,994 x 1,994 1,994 x 1,994 1,605 x 1,6051,605 x 1,605
