排気ファン

トンネル畜舎に必須の排気用ファンです。
建物内の陰圧による排気特性の減少を抑える強度のあるブレードを装備しています。
小型から大型までのラインナップで設計の自由度を高めます。

特徴

  • 大容量：毎時12万m3の排気能力（84インチモデル）
  • 直動モデルとベルト駆動モデルをラインナップ
  • 高強度ブレード
  • アンモニア・紫外線に長期間耐える特殊被膜仕上げ

利点

  • ボディは耐紫外線光沢樹脂ライニングされており長寿命
  • 建物内側に配置されたシャッターは取り外し可能でメンテナンスが容易
  • 高強度ブレードによりどの回転域でも十分な排気能力を発揮

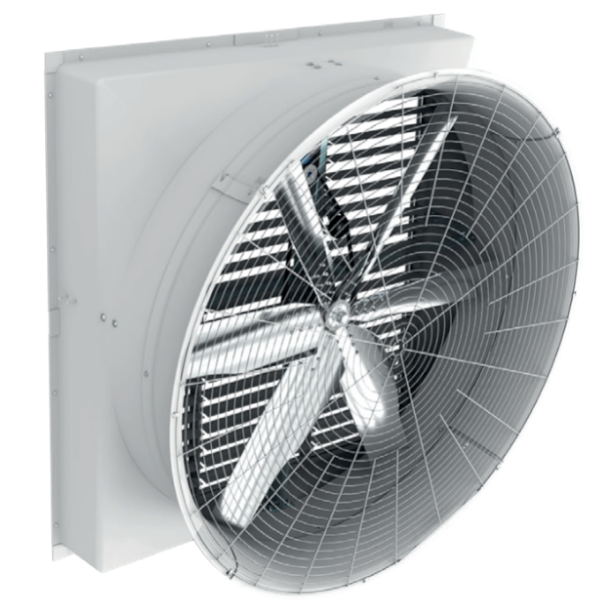

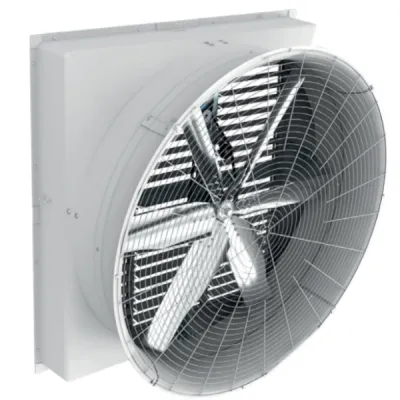

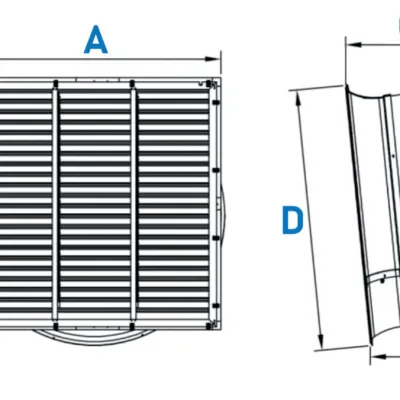

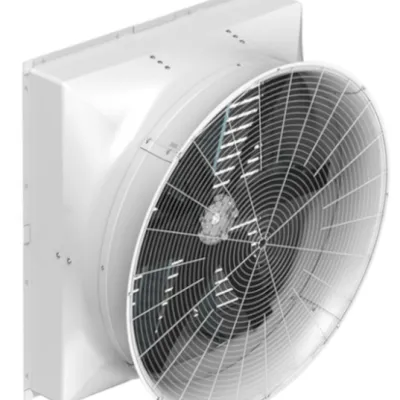

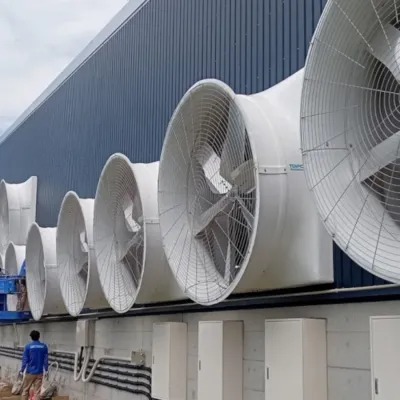

TOPCOOL製直動型排気ファン（ナイロンブレード）の外形図 TOPCOOL製ベルト駆動型排気ファン（ステンレスブレード）の外形図 群馬県の酪農場・アラトデイリーのトンネル牛舎排気ファン施工例 TOPCOOL製排気ファンの代表寸法図
モデル名 GF84BD GF84DD GF72BD GF72DD-PM GF72DD-EC GF60BD GF60DD GF55BD GF55DD GF50BD GF50DD-PM GF50DD-EC
駆動方式 ベルト直動 ベルト直動 直動 ベルト直動 ベルト直動 ベルト直動 直動
ベルト規格 3VX900 3VX900
ブレード材質 アルミ ナイロン アルミ ナイロン ナイロン アルミ ナイロン アルミ ナイロン アルミ ナイロン ナイロン
ブレード数 6 6 66 6 66 66 6 6 6
ブレード直径（mm） 2,130 2,130 1,830 1,830 1,830 1,5201,520 1,400 1,400 1,270 1,270 1,270
送風量（m3/h） 125,800 125,800 78,861 78,861 78,861 55,080 55,080 45,331 45,331 38,420 38,420 38,420
送風量（m3/min） 2,097 2,097 1,314 1,314 1,314 918 918 756 756 640 640 640
送風量（CFM） 74,000 72,000 46,389 53,000 53,000 32,400 40,000 26,665 26,665 22,600 22,600 22,600
モーター出力（kW） 4.0 4.0 2.2 2.2 2.2 2.2 2.2 1.5 1.5 1.1 1.1 1.1
電圧（V） 200 200 200 200 200 200 200 200 200 200 200 200
相数 3 3 3 3 3 3 3 3 3 3 3 3
極数 4 12 4 12 4 12 4 12 4 12
周波数（Hz） 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60
モーター効率クラス IE3 IE4-PM IE3 IE4-PM IE4-EC IE3 IE4-PM IE3 IE4-PM IE3 IE4-PM IE4-EC
モーター保護等級 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55
定格電流（A）
重量（kg） 230 230 165 180 180 131 150 97 100 65 70 70
寸法A（mm） 2,3002,300 2,0742,074 2,074 1,7461,746 1,5851,585 1,4741,474 1,474
寸法B（mm） 2,3002,300 2,0632,063 2,063 1,7351,735 1,6041,604 1,5631,563 1,563
寸法C（mm） 1,060 1,060 1,060 1,060 1,060 1,060 1,060 915 915 910 910 910
寸法D（mm） 2,600 2,600 2,140 2,140 2,140 1,818 1,818 1,691 1,691 1,560 1,560 1,560
寸法E（mm） 860860 860860 860 846846 846846 846 846 846
寸法F（mm） 2,2102,210 1,970 1,970 1,970 1,650 1,650 1,500 1,500 1,380 1,380 1,380
