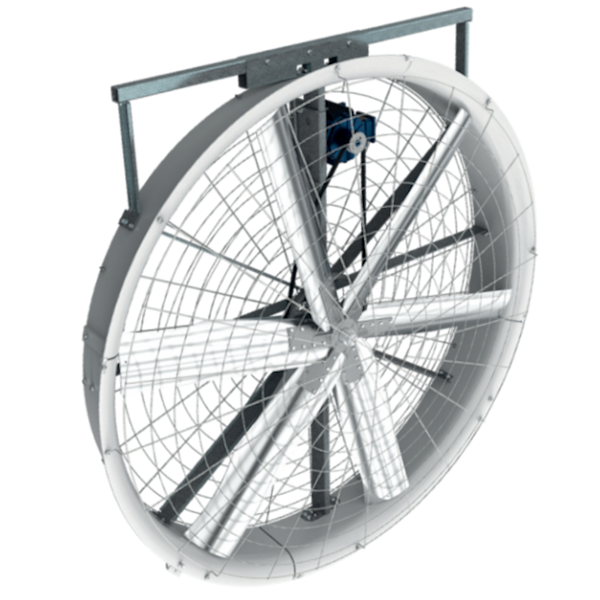

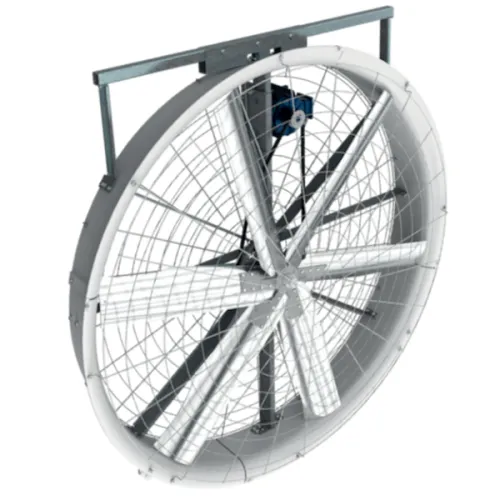

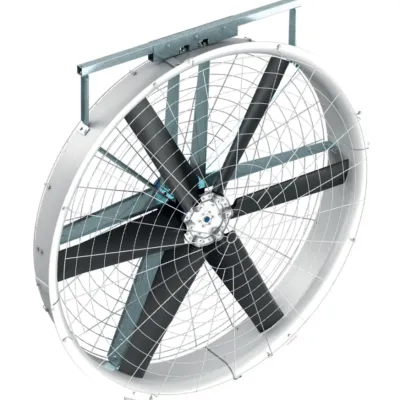

パネルファン
畜産用途に開発された歴史の長い換気扇です。

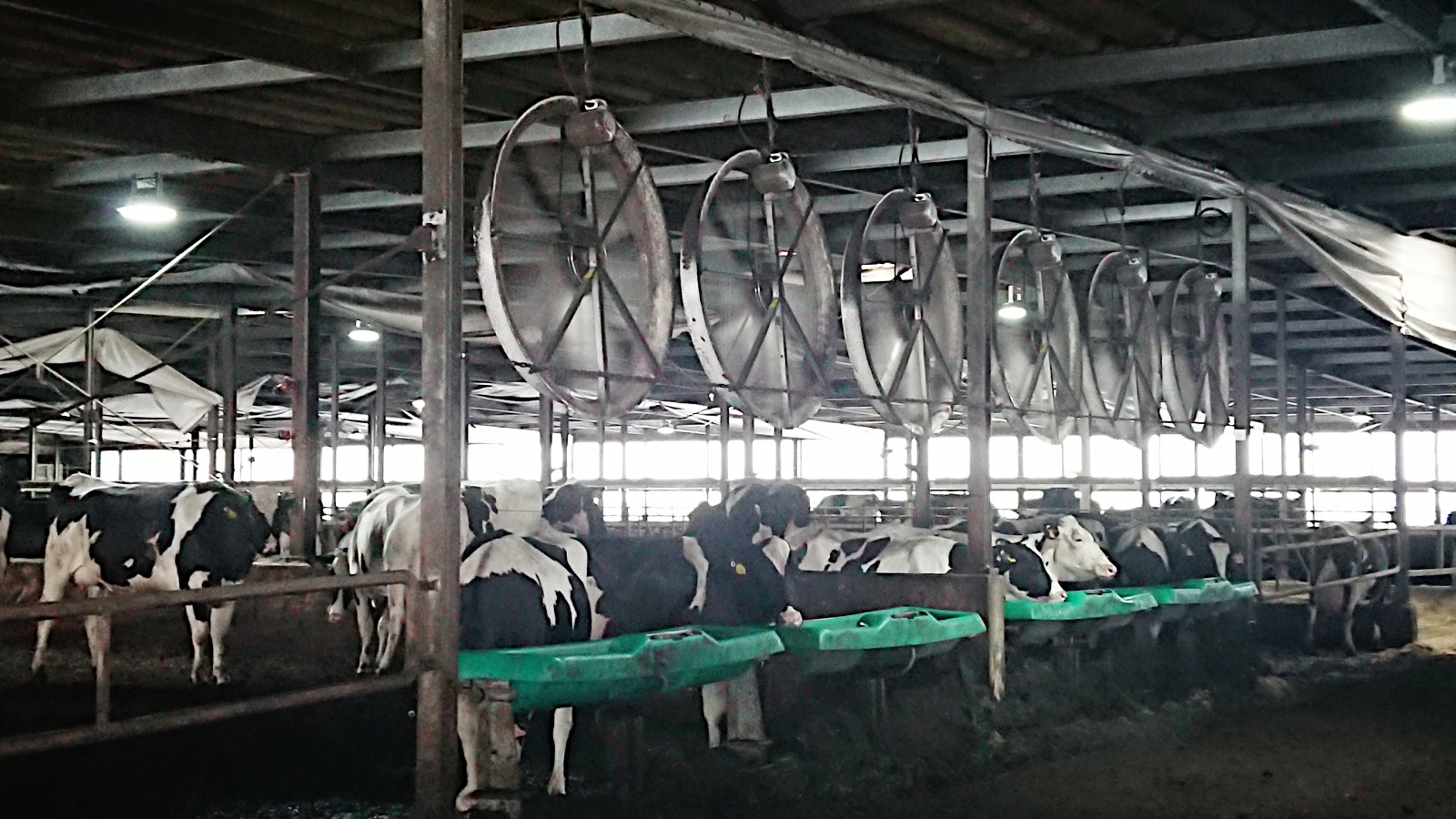

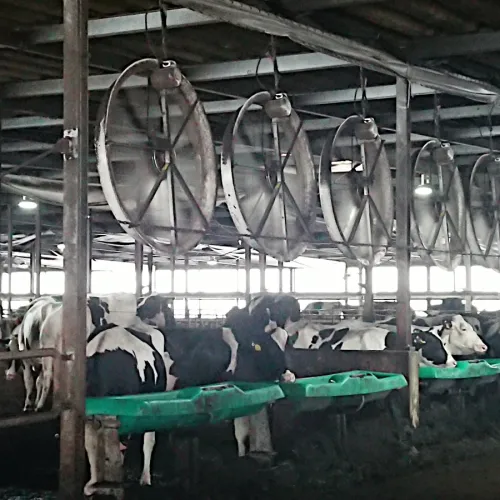

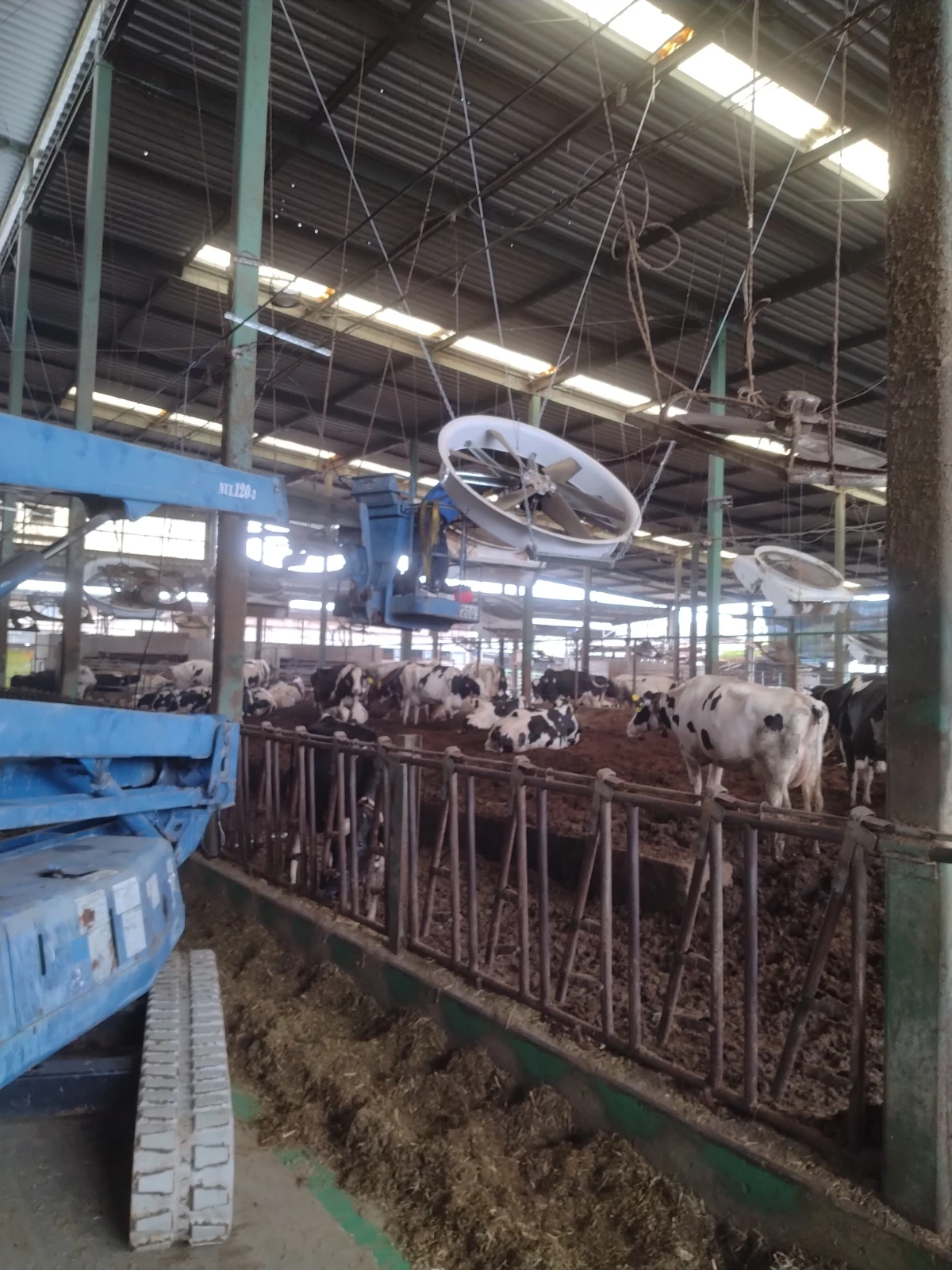

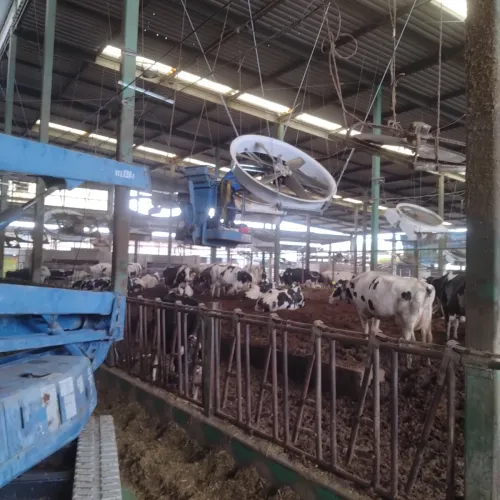

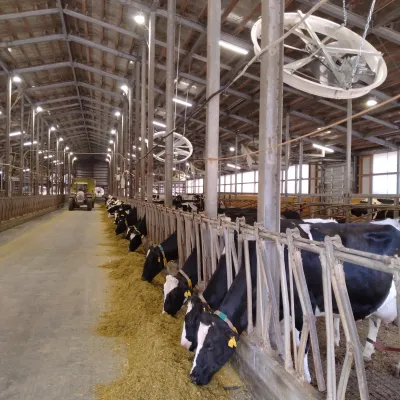

酪農では大量の空気を動かしたい場合やストール、ロボット周辺等の局所に十分な風が欲しい場合に適します。
養豚・養鶏では舎内全体の空気を動かしたい場合に用いられています。
特長
- 毎時12万m3の送風能力（84インチモデル）
- エネルギー効率重視の設計思想によるデザイン
- 耐UV加工済ハウジング
- 光沢レジン被膜ハウジング
- 直動モデル／ベルト駆動モデル
- 高強度ブレード
- 安全ガード（オプション）
利点
- 少ない投資で大きな空調効果
- 高いエネルギー効率
- 低メンテナンス
| モデル名 | PF84BD | PF84DD-PM | PF72BD | PF72DD-PM | PF72DD-EC | PF55BD | PF55DD-PM | PF55DD-EC |
|---|---|---|---|---|---|---|---|---|
| 駆動方式 | ベルト | 直動 | ベルト | 直動 | 直動 | ベルト | 直動 | 直動 |
| ベルト規格 | 3VX900 | |||||||
| ブレード材質 | アルミ | ナイロン | アルミ | ナイロン | ナイロン | アルミ | ナイロン | ナイロン |
| ブレード数 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| ブレード径（mm） | 2,130 | 2,130 | 1,830 | 1,830 | 1,830 | 1,400 | 1,400 | 1,400 |
| 送風量（m3/h） | 123,994 | 122,328 | 90,567 | 92,007 | 92,007 | 41,996 | 43,758 | 43,758 |
| 送風量（m3/min） | 2,067 | 2,039 | 1,509 | 1,533 | 1,533 | 700 | 729 | 729 |
| 送風量（CFM） | 66,500 | 53,819 | 53,306 | 54,153 | 54,153 | 24,718 | 30,749 | 30,749 |
| 出力（kW） | 4.0 | 4.0 | 2.2 | 3.0 | 2.2 | 1.1 | 1.5 | 1.1 | 電圧（V） | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| 相数 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 極数 | 4 | 12 | 4 | 12 | 4 | 12 | ||
| 周波数（Hz） | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| モータークラス | IE3 | IE4-PM | IE3 | IE4-PM | IE5-EC | IE3 | IE4-PM | IE5-EC |
| モーター保護等級 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 |
| 定格電流（A） | ||||||||
| 重量（kg） | 145 | 145 | 125 | 125 | 125 | 61 | 61 | 61 |

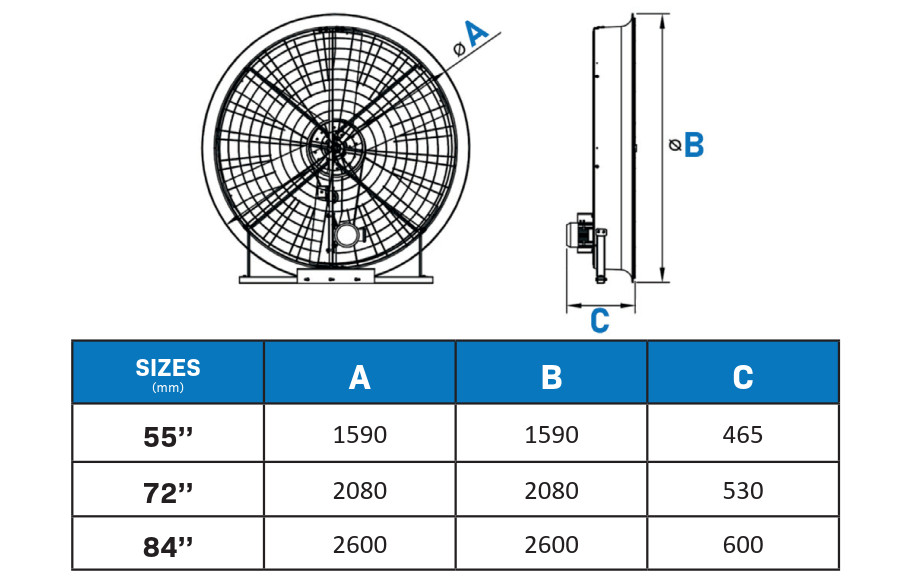

| 寸法A（mm） | 2,600 | 2,600 | 2,080 | 2,080 | 2,080 | 1,590 | 1,590 | 1,590 |
| 寸法B（mm） | 2,600 | 2,600 | 2,080 | 2,080 | 2,080 | 1,735 | 1,735 | 1,735 |
| 寸法C（mm） | 600 | 600 | 530 | 530 | 530 | 465 | 465 | 465 |
| パンフレット |  |
|
